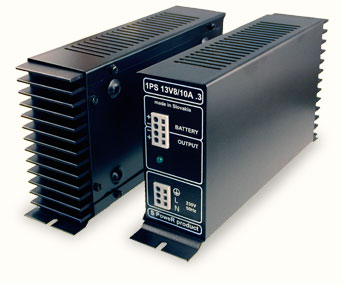

Napájací zdroj 1PS13V8/10A
Nie je skladom
202,95 EUR
/ ks
165,00 EUR bez DPH

Kompletné špecifikácie

Zdroje sú určené k všeobecnému použitiu na napájanie rádiostaníc a elektronických zariadení jednosmerným napätím v krytých priestoroch bez nebezpečenstva výbuchu. Zdroje v prevedení .xP je možné zapájať paralelne a tým dosiahnúť vyšší výstupný prúd. Ak odberateľ požaduje vyššie výstupné napätie, zdroje v prevedení .xD je možné zapájať do série. Výstupné napätie môže byť z rozsahu 5 V až 48 V.

Menovité výstupné napätia a príslušné maximálne výstupné prúdy sú uvedené v tabuľke. Zdroj je chránený proti skratu na výstupe. Pripojenie siete je realizované FLEXO šnúrou alebo pomocou WAGO konektora. Zdroj je možné dodať s výstupným konektorom FAST ON alebo WAGO.

Technické údaje

Vstupné napätie	195 - 255 V AC
Vstupné napätie DC	290 - 357 V DC
Pracovná teplota	0 až +40 °C prevedenie .xT: -20 až +40 °C
Relatívna pracovná vlhkosť okolia	max. 75 %
Účinnosť (typická)	83%
Ochrana proti skratu na výstupe	trvalá
Odolnosť voči prierazu	3000 V AC
Bezpečnostná trieda	I
Rozmery	237 × 55 × 120 mm
Hmotnosť	do 1400 g
Elektrická bezpečnosť	EN 60950-1:2003, EN 60335-2-29, EN 60335-1+A11
EMC	EN 55022-B, EN 61000-3-2:2002, EN 61000-3-3:2000+A1:2003, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-4-11, EN 61000-6-1:2003, EN 61000-6-3:2001

Výstupné napätie	13,8 V
Výstupný prúd	10 A
Stabilita	1%

Zvlnenie	<60 mV
Šum	<150 mV šš

Pridané funkcie na zdroji (označenie .x):

.2	Vstup - WAGO Výstup - WAGO
.3	Vstup - WAGO Výstup - WAGO Odpojovač akumulátora
.4	Vstup - FLEXO kábel Výstup - FAST ON
.5	Vstup - FLEXO kábel Výstup - WAGO
.6	Vstup - FLEXO kábel Výstup - WAGO Odpojovač akumulátora
.7	Vstup - FLEXO kábel Výstup - zdierky

Doplnkové prevedenia a funkcie:

Niektoré základné prevedenia označené prvým znakom za bodkou je možné rozšíriť o ďalšie funkcie a prevedenia. Tieto sú určené druhým znakom za bodkou. Doplnkové prevedenia je potrebné konzultovať s výrobcom.

  .x2 – signalizácia výpadku siete (kontakt relé)
  .x8 – vstupné napájanie 110 V AC
  .x9 – prevedenie so zvýšenou klimatickou a mechanickou odolnosťou
  .xT – pracovná teplota od -20 °C
  .xD – prevedenie pre sériové zapájanie zdrojov
  .xP – prevedenie pre paralelné zapájanie zdrojov
  .xS – prevedenie pre záložné osvetlenie bytových domov

Poznámka k prevedeniu .xP: Paralene zapájať je možné iba zdroje v prevedení .xP za predpokladu, že minimálna záťaž predstavuje 20% nominálneho prúdu všetkých zapojených zdrojov. Zdroje v prevedení .xP majú stabilitu výstupného napätia 2 %.

Existujú špeciálne prevedenia zdrojov 1PS. Sú značené písmenami, ktoré nasledujú za jedným alebo dvoma znakmi, ktoré vyjadrujú základné a prípadne aj doplnkové prevedenie.

.xxNTK – zdroj je určený na nabíjanie akumulátorov v cyklickom režime, nabíjacie výstupné napätie sa mení v závislosti od teploty akumulátora, teplotný rozsah zdrojov je -20 °C až +40 °C
.xxSSA – určené na zabudovanie do 19" racku

Popis pridaných funkcií:

Odpojovač akumulátora

Odpojovač batérií slúži na ochranu akumulátora. Pri napájaní zariadenia z akumulátora sa akumulátor vybíja. Tým klesá napätie na svorkách akumulátora. Pri poklese napätia na 10,5 V (21 V pri 24 V akumulátore) odpojovač galvanicky odpojí akumulátor od záťaže. Tým zamedzí ďalšiemu vybíjaniu. Ak by k odpojeniu nedošlo, akumulátor by sa vybil na 0 V, čo môže viesť k trvalému poškodeniu akumulátora.

Paralelné pripojenie akumulátora k výstupu stabilizovaného zdroja:

Najjednoduchší záložný komplex 12 V (24 V) vytvoríme s použitím stabilizovaného zdroja 13,8 V (27,6 V) a akumulátora 12 V (24 V), ktorý pripojíme paralelne na výstup zdroja. Takýto komplex je schopný krátkodobo dodať aj väčší prúd, ako je maximálny prúd stabilizovaneho zdroja.

Voliteľné príslušenstvo:

Držiak pre zdroje 1PS na DIN lištu.
